产品概述:

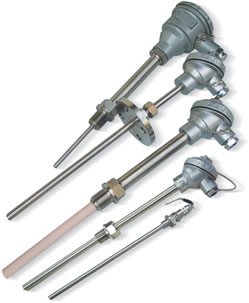

   TRWB一体化温度变送器是一种接触式测量温度的现场用仪表，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量生产工作过程中各种介质或物体的温度（使用范围：-200℃～1600℃）。

   TRWB一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块，与传感器连接形成一体化，输出标准4～20mADC（两线制）。TCWB防爆型一体化温度变送器，同时满足隔爆dⅡB T4 和本安iaⅡCT4的防爆性能（本安必须配安全栅）。

   本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容，同时参照并符合IEC相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种环境现场的温度测量。

技术参数:

   1.技术参数:

   输出：二线制4～20mADC

   供电：24V DC（12V～36VDC）

   精度：A级0.2% B级0.5%

   负载：≥650Ω（24V DC）

   输出保护：传感器开路 ≤25mA，短路时 ≤3.8mA

   *定货时必须明确：型号（安装形式、功能结构）、量程、保护管长度。

   2.基本结构:

   1）． 基本结构：

   传感器+(连接装置+接线盒+保护管） +变送模块

   2）．长度表示方式：

   L=保护管总长×插入长度(单位：mm，密封面以下为插入长度）。

   3）． 冷端长度的确定：

   由于确定了保护管的总长和插入长度，也就确定了保护管非插入部分的长度，即冷端长度。冷端长度标准为150mm;低于125℃ 的温度测量，冷端长度可以短一些，如100mm或 50mm ，大于250℃的温度测量，看温度对冷端影响情况可以适当加长，如250mm或者300mm。

   4）．冷端长度的用途：

   a． 变送模块的工作温度为-10～75℃，通过冷端长度使温场到接线盒之间的传导和辐射温度降低，保护了变送模块的电路。

   b． 如果采用热电偶传感器就必须要有冷端长度。

   c． 保护接线端和线缆。

   3.选 型:

   4.说 明:

   ● TRWB/□□内部装配的传感器类型选择

   由于传感器本身是损耗品，正确选择传感器的类型，不但可以确定温度测量范围和测量精度，而且有利于提高传感器的可靠性和使用寿命。

   正常情况下影响传感器寿命有两个因素，即高温和振动。如果使用温度超过传感器的量程上限的80%或者经常伴有振动，传感器的使用寿命受到很大的影响。

   内部装配不同类型的传感器防震性能有很大差异。一般而言，热电偶传感器的防震性能优于热电阻传感器；传感器铠装结构防震性能优于普通元件，可选择内部装配的传感器结构。

   1.传感器分度号选择（/号后第1位，大写字母）

   TRW B/P□ 采用P t100铂热电阻，传感器测量温度范围-200℃～+500℃，变送输出对应温区最小 50℃。

   TRW B/K□ 采用K分度热电偶，传感器测量温度范围0℃～+600℃～+1200℃。

   TRW B/S□ 采用S分度热电偶，传感器测量温度范围0℃～+1300℃～+1600℃。

   2.传感器结构选择（/号后第2位, 小写字母）

   TRWB/□ a用传感器元件装配（常规普通的, a可省略）

   TRW B/□k 用铠装结构传感器装配（有防振动要求的，k必注）

   ● TRWB/□□□□连接安装方式和连接装置尺寸的选择

   1.@T-WB/□□1□（特征：直杆状，无主要安装固定装置）

   2 TRWB/□□2□（形状为直杆，用螺纹安装方式）

   螺纹选择:

   3 TRWB/■■ 3□活·动法兰安装(形状为直杆，安装方式用活动法兰连接)

   活动法兰选择:

   4.TRWB/■■ 4□固·定法兰安装(形状为直杆，安装方式用固定法兰连接)

   固定法兰选择:

   5TRWB/□□ 5□直角结构活动法兰安装

   6TRWB/□□ 6□锥形结构螺纹安装

   TRWB/□□ □□ □□接线盒类型及尺寸选择

   根据功能选择防水接线盒或防爆接线盒；为了结构合理和外形美观，可以选择不同尺寸大小的接线盒。

   1. 有变送输出的产品所采用的接线盒

   2. 装配式传感器（无变送）所采用的接线装置 @T-WB/□□ □□ □□□□/C

   3. 铠装式传感器（无变送）所采用的接线装置 TRWB/□k □□ □□□/C

   TRWB/□□□□□□□保护管直径及结构类型选择

  TRWB/□□□□□□1□特殊要求选择

   TRWB/□□□□□□□□/□□输出选择

   5. 安装使用要求

   1）. 传感器能够插入到待测量的温场中心位置。

   2）. 高温测量一般垂直安装，如侧装要考虑高温会使保护管变形损坏，需加强保护管或者设备加装保护支架。

   3）. 有搅拌扰动场合的测量，一般要有加强管，传感器从加强管内插入到测量部位；如要求响应时间快一些，传感器部位（即保护管端部）可以露出少许。

   4）. 流速场合的测量（如管道），不但要考虑流体的冲击力，还要考虑流体产生的涡流振动破坏。要求保护管不但要有一定的结构强度，安装方法也很重要，如顺着流向斜式安装，或在管道拐弯直角处迎流向插入安装。

   5）. 产品在压力环境中使用，使用单位应遵照国家相关安全要求进行压力试验，确认合格并满足使用要求方 可安装使用。

产品详情:

   适合各种环境现场的温度测量
