产品概述:

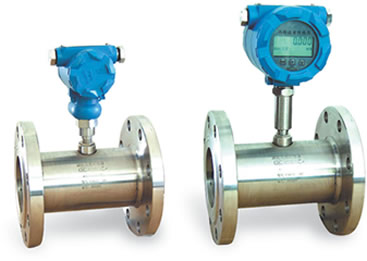

   LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，是流量计量和节能的理想仪表。

   传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(Ex mI IT6),可在有爆炸危险的环境中使用。

技术参数:

   1.工作原理:

   流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

   2.技术参数:

   (1) 公称通径：4、6、10、15、25、40、50、80、 100、 150、200mm

   (2) 介质温度：-20～＋120℃

   (3) 环境温度：-20～＋55℃

   (4) 供电电源：电压：12V±10%, 电流：≤10mA

   (5) 输出电压幅值：高电平≥8V，低电平≤0.8V

   (6) 传输距离：传感器至显示仪表的距离可达1000m

       3.选 型:

   4.安装方式及尺寸:

   传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三

   5.安装尺寸：

产品详情:

   1.特 点:

   传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

   ● 高品质涡轮，超出常规的量程范围；

   ● 配套多种变送器，适用于不同应用要求；

   ● 智能化处理，独具特色的仪表系数三点非线性正。

   2.测量对象:

   传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

   3.应用领域:

   产品广泛用于石油、化工、冶金、供水、造纸等行业。
